Comunello ABACUS 300 Комплект автоматики для ворот

Автоматика для распашных ворот Comunello ABACUS 300 поставляется вот в таких больших картонных коробках.

Внутри находятся 2 коробки поменьше, в этих коробках привода.

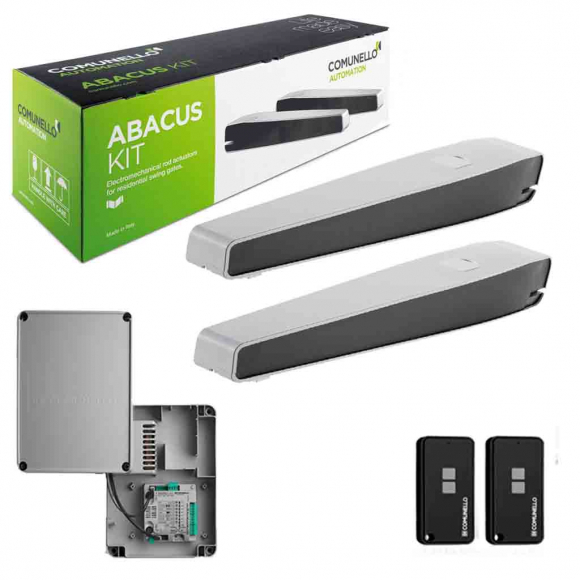

В комплект поставки входит два привода серого цвета с оригинальными черными вставками.

Также в большой коробке Вы найдете коробку поменьше, с блоком управления внутри. Блок управления спрятан в герметичном пластиковом боксе.

Также в комплекте есть два пульта дистанционного управления, которые помещены в оригинальные картонные коробочки.

А так выглядят пульты без упаковки.

В комплекте поставки найдете комплект кронштейнов для крепления приводов к створке и несущим колоннам.

А теперь давайте более подробно рассмотрим автоматику Comunello ABACUS 300. В комплекте поставки находятся два вот таких привода. Привода идентичные и взаимозаменяемые, то есть нет левых и правых.

Перевернем привод вверх ногами. Мы видим тягу, которая перемещает створку ворот и механические упоры.

Наконечник при перемещении в крайних точках упирается в эти регулируемые упоры. Это достаточно удобно, так как в некоторых случаях позволяет не устанавливать упоры на открытие ворот.

В случае отсутствия электричества предусмотрена аварийная разблокировка приводов Comunello ABACUS 300 при помощи ключа аварийной разблокировки.

На фото оригинальный ключик с треугольным отверстием внутри.

А это разобранная автоматика Comunello ABACUS 300 со снятой верхней крышкой.

Редуктор привода почти полностью металлический.

По ходовому винту перемещается стальной наконечник, в который впрессована бронзовая гайка. Резьба на ходовом винте четырехзаходная. Это обеспечивает большую площадь контакта винта и гайки. Бронзовая гайка запрессована в стальной наконечник. Этот узел превращает вращающий момент ходового винта в линейное перемещение створки ворот.

На конце ходового винта находится опорный подшипник и пластиковая шестеренка.

На фото – ведомый вал редуктора Comunello ABACUS 300. Как мы видим, вал вращается на подшипниках, а ведомая шестерня бронзовая. Внутри шестерни находится паз, в который входит блокирующая шпонка.

Двигатель большой. Его мощность достаточна для распашных ворот практически любого размера. Это один из самых больших электромоторов в приводах для открывания распашных ворот.

Для подключения проводов от блока управления предусмотрена клеммная колодка. Контакты подписаны, все ясно.

А это наш короб с блоком управления. В нем мы видим маленький выносной трансформатор, который питает электричеством блок управления.

Под защитной пластиковой крышкой с блока управления находится качественно изготовленная плата зеленого цвета. К сборке платы управления замечаний нет, все сделано автоматической пайкой без применения ручного труда. Так и должно быть в современном европейском изделии.

Вроде бы все. Я попытался Вам в мельчайших подробностях показать детали, из которых состоит привод для распашных ворот Comunello ABACUS 300. Надеюсь, эта статья была для Вас полезной.
